رایزر کارت سرور اچ پی

کارت رایزر اچ پی - کارت رایز سرور hp

Server PCIe Riser Cards یکی از اجزای قطعات سرور محسوب می شوند.

مادربرد سرور دارای تعداد مشخصی slote می باشد که شما میتوانید با اضافه کردن  رایزر کارت یا کارت PCI Express میتوانید تعدا اسلات آن را افزایش دهید و در صورت نیاز کارت گرافیک و کارت شبکه بیشتری روی سرور خود سوار کنید.

اسلات‌های کارت گرافیک PCI Express مستقیماّ به مادربورد وصل می‌شوند و کارت گرافیک روی آن‌ها قرار می گیرد.

اندازه استاندارد PCIe چیست؟

در حالی که اندازه ها و پیکربندی های مختلف وجود دارد، اکثر کاربران تنها با چهار مشخصات اندازه اصلی مواجه می شوند. اندازه تعداد اتصالات مستقیم ارائه شده توسط یک اسلات یا کارت PCIe را نشان می دهد.

PCIe x1

PCIe x4

PCIe x8

PCIe x16

این اتصالات معمولاً خطوط نامیده می شوند و در بیشتر موارد، هرچه تعداد بیشتری داشته باشید، سخت افزار شما می تواند عملکرد بهتری داشته باشد. برای به حداکثر رساندن کارایی، دستگاه‌های با عملکرد بالا تقریباً به طور انحصاری به PCIe x16 تکیه می‌کنند. این باعث می شود آنها به ویژه برای گیمرهای رقابتی یا هر کسی که با تصاویر بصری کار می کند مفید باشد. یک PCIe با یک مسیر (1x) دارای ابعاد کوچک تری نسبت به سایرین مدل می باشد است اما کوچک تر بودن این اسلات PCI سبب گشته تا از سرعت بیشتری برخوردارباشد.

 چرا در سرور از رایزر کارت  (riser card) استفاده می کنیم؟

گذرگاه PCI-X استانداردی است که به عنوان جایگزینی برای PCI طراحی شده است . رایزر کارت اساسا یک نسخه سریعتر از PCI است و حداکثر سرعت انتقال داده در آن 1014 MB/s  برآورد شده است.در مورد  مساله تحلیل پذیری در برابرخطا نیز می توان گفت در PCI-X نسبت به PCI بهبود یافته تر است. البته شایان ذکر است هر سرور اچ پی می تواند از مدل های خاصی از riser card ها پشتیبانی کند، ومشخصا هر چه  سرور شما به روز تر و با performance  بالاتری انتخاب کنید ، قطعا از سرعت بالاتری بهره مند خواهید شد.

PCIe یا PCI Express چیست؟

PCIe مخفف عبارت “Peripheral Component Interconnect Express” است و در درجه اول به عنوان یک رابط استاندارد برای اجزای مادربرد از جمله گرافیک، حافظه و ذخیره سازی استفاده می شود.

PCIe بخش «اتصال کامپوننت جانبی» را از نام خود دریافت می کند زیرا برای مدیریت اتصالات نقطه به نقطه برای اجزای غیر هسته ای طراحی شده است. سازندگان برای متمایز کردن استاندارد جدید از استانداردهای قدیمی PCI، «express» را اضافه کردند و بر بهبود عملکرد قابل توجهی نسبت به تکرارهای قبلی تأکید کردند.

در انتخاب رایزر کارت به چه نکاتی توجه کنیم؟

درهنگام  انتخاب وخرید رایزر کارت  PCIe  به نکات حائز اهممیتی که در زیر به آن اشاره شده است، توجه کنید

1 – سایز فیزیکی PCIe

2 – Lane هایی که در اسلات افزونه PCIe  وجود دارنددر انتخاب رایزر کارت به چه نکاتی توجه کنیم؟

3 – ورژن تکنولوژی و نسخه PCIe ( که در ادامه لیست کاملی رایزر کارت های اچ پی قرار داده شده است)

سایز رایزر کارت سرور

ارتفاع  و طول اسلات های  PCIe که در دو سایز ارایه میشوند، دو شکل دارد . H نشان دهنده ارتفاع یا Height  و L نشان دهنده طول یا Length آن می باشد.

HHFL مخفف  کلمهHalf Height Full Length   بوده که به معنای سایز اسلاتی است که ارتفاع آن نصف و طول آن کامل است، یعنی  10.7 در 31.2

HHHL مخفف کلمه Half Height Half Length است و به معنای سایز اسلاتی است که ارتفاع آن نصف و طول آن نیز نصف است  یعنی 10.7 در 17.5.



تعداد  Lane در riser card سرور

اسلات های PCIe از لحاظ شکلی با تنظیمات مختلفی عرضه میشود که دارای 1 برابر ، 2 برابر، 4 برابر ، 8 برابر ، 16 برابر و 32 برابر می باشند. عددی که قبل از برابر می باشد نشانگر مقدار Lane در اسلات سرور است.

نسل و نسخه های کارت رایزر سرور

تاکنون چهار نسل رایزر کارت سرور در بازار یافت می شود. در هر نسل 1الی 4 ویژگی تغییر و بهبود یافته اند، برای مثال: پهنای باند، از هر نسل به بعد دوبرابر شده و همچنین در مصرف برق نیز صرفه جویی بیشتری می شود. پس در انتخاب نسخه کارت رایزر خود توجه کافی داشته باشید تا بتوانید نهایت استفاده را از سرور خود ببرید.

برسی نسل اخر رایزر کارت سرور (PCIE):

نسل چهار PCIe در سال 2017 با گذرداد 64 GBps که در سرور های OES که مخفف سرور Open Enterprise  است، در دسترس است. البته در سال 2019 فقط با SSD از آن استفاده می کردند.

SKU HPE RISER CARDS MODELS
826704-B21 HPE DL Gen10 x16/x16 GPU Riser Kit
P01011-B21 HPE DL Gen10 x16/x16 NEBS Riser Kit
870548-B21 HPE DL Gen10 x8/x16/x8 Riser Kit
866432-B21 HPE DL160 Gen10 CPU1 x16/x8 PCIe Riser Kit
866436-B21 HPE DL160 Gen10 CPU2 x16 PCIe Riser Kit
875748-B21 HPE DL160 Gen10 FlexibleLOM/NVMe Riser Kit
866941-B21 HPE DL180 Gen10 CPU1 FlexibleLOM Riser Kit
866939-B21 HPE DL180 Gen10 CPU1 x16/x8 PCIe Riser Kit
878484-B21 HPE DL180 Gen10 CPU1 x8x8x8 PCIe Riser Kit
866945-B21 HPE DL180 Gen10 CPU2 x8/x8/x8 PCIe Riser Kit
P06667-B21 HPE DL20 Gen10 x8x16 FlexibleLOM Riser Kit
868002-B21 HPE DL360 Gen10 10SFF 8xCPU2 and 2xCPU1 NVMe Riser Kit
867982-B21 HPE DL360 Gen10 Low Profile Riser Kit
867976-B21 HPE DL360 Gen10 PCIe M.2 2280 Riser Kit
867978-B21 HPE DL360 Gen10 SATA M.2 2280 Riser Kit
P38515-B21 HPE DL380 Gen10 PCI Primary/Secondary Riser Cage without Retainer Clip
P38517-B21 HPE DL380 Gen10 PCI Tertiary Riser Cage without Retainer Clip
826702-B21 HPE DL380 Gen10 x16 Tertiary NEBS Riser
826701-B21 HPE DL380 Gen10 x8/x16/x8 M.2 NEBS Riser Kit
875780-B21 HPE DL38X Gen10 2 x8 PCIe Tertiary Riser Kit
867808-B21 HPE DL38X Gen10 2-port 4 NVMe SlimSAS Riser
826688-B21 HPE DL38X Gen10 2SFF HDD SAS/SATA Riser Kit
873732-B21 HPE DL38X Gen10 4-port 8 NVMe Secondary Slim SAS Riser
826700-B21 HPE DL38X Gen10 x16 Tertiary Riser Kit
826694-B21 HPE DL38X Gen10 x16/x16 Riser Kit
873209-B21 HPE DL38X Gen10 x8/x16/x8 PCIe NEBS Riser
867806-B21 HPE DL38X Gen10 x8/x8/x8 1-port 2 NVMe SlimSAS Riser

شرایط قرار گیری رایزر کارت در سرور اچ پی

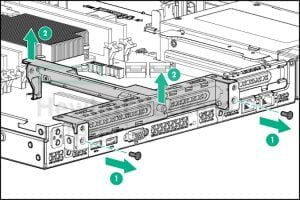

در سرور های رکمونت اچ پی متناسب با تعداد پردازنده ها که دو عدد می باشد، امکان جایگذاری دو رایزر کارت نیز وجود دارد تا هر چه بیشتر به شما امکان افزودن اسلات را بدهد؛ شرایط قرار گیری رایزر کارت در سرور اچ پیولی باید این نکته را در نظر داشته باشید که امکان جایگذاری raiser card دوم را در صورتی می توانید در سرور خود قرار دهید که سی پی یو دوم شما نیز در سرور فعال باشد. در غیر این صورت و داشتن تنها یک پردازنده شما امکان استفاده فقط از یک رایزر کارت را دارید.

ساختار رایزر گرافیکی

رایزر گرافیکی از قطعاتی مثل یک برد که روی ان اسلات PCI می باشد ، خازن، کابل یو اس پی و برق تشکیل می شود. هدف این قطعات این است که سیگنال ها را از کارت گرافیک به مادربرد سرور منتقل کنند. در بازار انواع مختلفی از رایزر کارت گرافیک یافت میشود که تنها تفاوت انها در سوکت، نوع اسلات و خازن آنها می باشد.

سخن پایانی

و در پایان به این نتیجه می رسیم که رایزر کارت ها برای افزودن اسلات pci به سرور مورد استفاده قرار گرفته و انواع گوناگونی دارند. شما با توجه به مدل سرور، نیاز و بودجه خود می توانید رایزر کارت مناسب خود را انتخاب کنید.
