Converged network adapter

در تاریخ نویسنده: امیررضا بیابانی

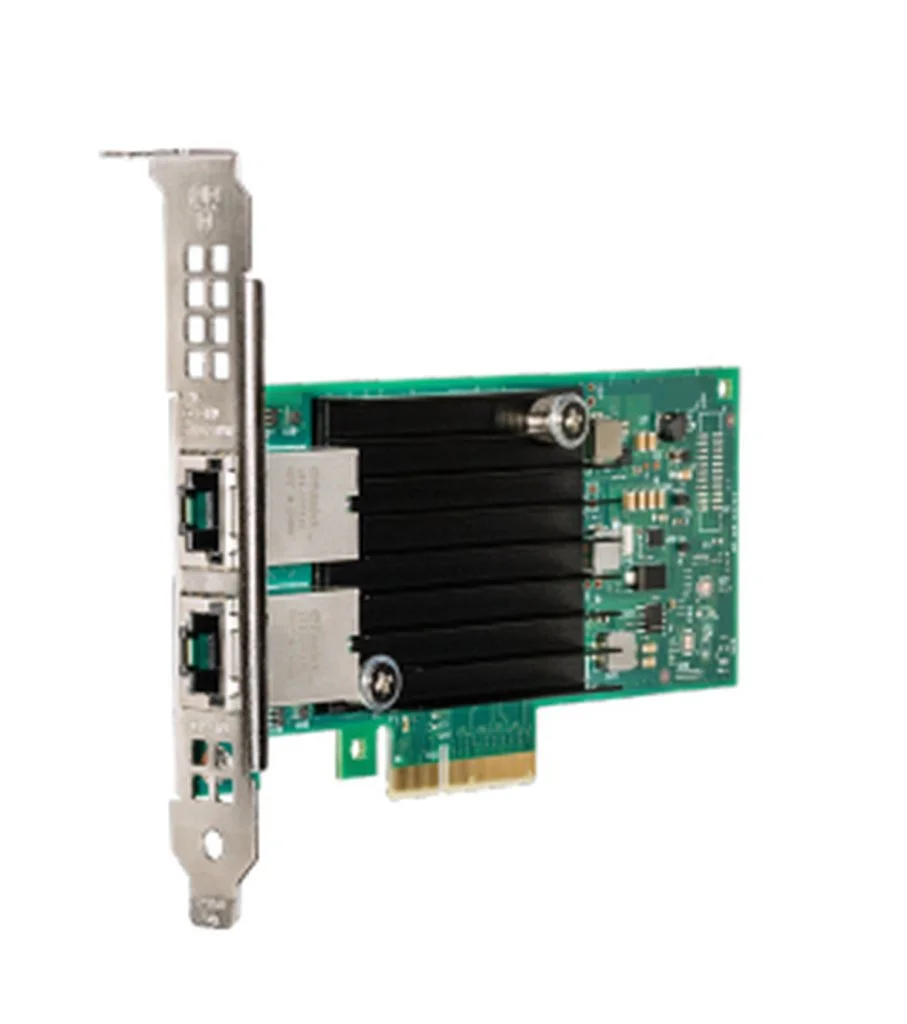

یک آداپتور شبکه converged (CNA) یک کارت رابط شبکه واحد (NIC) است که شامل یک آداپتور گذرگاه میزبان کانال فیبر (FC) و یک NIC اترنت TCP/IP است. این آداپتور شبکه سرورها را به شبکه های منطقه ایی ذخیره سازی مبتنی بر FC (SAN) و شبکه های محلی مبتنی بر اترنت (LAN) متصل می کند.

CNA از طریق یک رابط PCI Express (PCIe) به سرور متصل می شود. سرور هر دو FC SAN و LAN و ترافیک را با از طریق پروتکل

Fiber Channel over Ethernet (FCoE) برای داده های FC SAN و پروتکل اترنت برای داده های LAN به پورت اترنت روی یک سوئیچ converged ارسال می کند. سوئیچ کانورج ، ترافیک FCoE را به FC تبدیل کرده و به FC SAN ارسال می کند. ترافیک اترنت مستقیماً به شبکه LAN ارسال می گردد.

در شبکه‌های بدون CNA، سرورها باید حداقل دو آداپتور داشته باشند: یکی با FC HBA برای اتصال سرور به شبکه ذخیره‌سازی، و دیگری با یک NIC اترنت TCP/IP برای اتصال سرور به شبکه LAN.

استفاده از یک CNA برای اتصال سرورها به فضای ذخیره سازی و شبکه ها با نیاز به کارت های آداپتور، کابل، پورت سوئیچ و اسلات های PCIe کمتر، هزینه ها را کاهش می دهد. CNAها همچنین پیچیدگی مدیریت را کاهش می دهند زیرا فقط یک اتصال و کابل برای مدیریت وجود دارد.

چرا CNA ؟

برخی از محصولات در حدود سال 2005 با عبارت C-NIC به بازار عرضه شدند که عملکرد ذخیره سازی iSCSI را با اترنت گیگابیتی ترکیب می کرد. محصولات بعدی از اصطلاح بازاریابی converged آداپتور شبکه (CNA) استفاده کردند که برای مثال کانال فیبر روی اترنت را با اترنت 10 گیگابیتی ترکیب کرد.

با ادغام اترنت، iSCSI و کانال فیبر بر روی یک آداپتور همگرا، HPE CNA تعداد آداپتورها و کابل های جداگانه مورد نیاز برای مرکز داده شما را کاهش می دهد و همچنین هزینه های عملیاتی، برق و خنک کننده را کاهش می دهد و در عین حال زیرساخت های اترنت و کانال فیبر موجود را حفظ می کند. HPE CNAها همچنین با سرورهای HPE ProLiant و سوئیچ‌های HPE Top of Rack (ToR) کاملاً آزمایش شده‌اند تا از راه‌حل HPE FCoE بهتر برای مرکز داده شما اطمینان حاصل شود.

CNA ها با اتصال سرورها به یک شبکه فضای ذخیره سازی مبتنی بر FC (SAN) و به یک شبکه محلی مبتنی بر اترنت (LAN) به این امر دست می یابند.

کمپانی اچ پی  ادعا می کند که BL460c G7 آنها اولین سرور تیغه ای بود که FCoE را از طریق LOM (LAN روی مادربرد) به جای استفاده از اسلات PCI یا کارت میزانسن ارائه می دهد.

ویژگی های مهم converged adaptor

با اتصال G BASE-T با استفاده از کانکتورهای RJ45 برای کابل‌های CAT6A یا CAT7 موجود است و با از بین بردن نیاز به اپتیک SFP+، هزینه‌های اجرا را کاهش می‌دهد.

اتصال کابل BASE-T 10G

RJ-45 (Two)Connector
CAT6A UTP or better twisted-pairWiring
Maximum distances for CAT6A unshielded cable are 30 meters (98 feet)



Maximum distances for CAT6A shielded (or better) are 100 meters (328 feet)

Cable distance

– مطابق با مشخصات IEEE 802.3an، آداپتور HPE می تواند از کابل UTP CAT6A (یا بهتر) برای انتقال اترنت گیگابیتی بر روی مس استفاده کند. برای نصب های جدید، کابل محافظ CAT6A توصیه می شود.

زیرساخت Converged

  • اترنت، iSCSI، و کانال فیبر در یک آداپتور
  • عملکرد یک NIC (اترنت)، iSCSI، و کانال فیبر را روی یک آداپتور شبکه converged ترکیب می کند که تعداد آداپتورها و کابل ها را کاهش می دهد و هزینه های خرید و عملیاتی را کاهش می دهد.

ویژگی های Converged network adapter

  1. Jumbo Frames
  2. DPDK
  3. TCP/IP Stateless Offloading
  4. Tunnel Offload
  5. NVMe-Ready
  6. MSI and MSI-X
  7. 1Q VLANs
  8. Forward Error Correction (FEC)
  9. Optimized for Virtualization
  10. Auto Negotiation
  11. Checksum & Segmentation Offload
  12. IPv6
  13. RDMA
  14. Receive Side Scaling (RSS)
  15. Time synchronization implementations (PTP)
  16. Network Adapter Teaming
  17. Reliability
  18. Provides HPE ProLiant Connectivity to Storage and Networks
  19. Flexible Connect

انواع مدل های HPE Ethernet 10/25Gb Adapters

817709-B21HPE Ethernet 10/25Gb 2-port FLR-SFP28 BCM57414 Adapter
817718-B21HPE Ethernet 10/25Gb 2-port SFP28 BCM57414 Adapter
817749-B21HPE Ethernet 10/25Gb 2-port FLR-SFP28 MCX4121A-ACFT Adapter
817753-B21HPE Ethernet 10/25Gb 2-port SFP28 MCX4121A-ACUT Adapter
867328-B21HPE Ethernet 10/25Gb 2-port SFP28 QL41401-A2G Adapter
 867334-B21HPE Ethernet 10/25Gb 2-port FLR-SFP28 QL41401-A2G Converged Network Adapter
P13188-B21Mellanox MCX512F-ACHT Ethernet 10/25Gb 2-port SFP28 Adapter for HPE
P08443-B21Intel E810-XXVDA2 Ethernet 10/25Gb 2-port SFP28 Adapter for HPE
P08458-B21Intel E810-XXVDA4 Ethernet 10/25Gb 4-port SFP28 Adapter for HPE
