رید کنترلر HPE H240 Smart Host Adapter

رید کنترلر HPE H240 Smart Host Adapter

H240 HBA یک کنترلر هوشمند با درگاه های داخلی 2X4 کنترل هوشمند HBA ،که یک کارت توسعه کنترلر raid است، که ابرای مدیریت سرور اچ پی در مراتب پایین استفاده می شود که علی رغم این موضوع نعطاف پذیری بالایی را برای مشتریان فراهم می کند.

H240 HBA برای اتصال داخلی به، هارد دیسک (HDD) و درایوهای حالت جامد (SSD) ایده آل است ؛که از هارد دیسک های 12 گیگابایتی SAS و SATA پشتیبانی می کند.

H240 HBA همچنین می تواند عملکرد بالایی را برای SSD هایی که نیازی به حفاظت از داده ندارند ارائه دهد.

کنترلر H240 Smart HBA می تواند حافظه داخلی را با افزودن کارت HPE 12G SAS Expander مقیاس بندی کند. H240 Smart Host Adapter انعطاف پذیری بالایی را برای اجرا HBA در حالت RAID ساده فراهم می کند. هنگامی که در حالت RAID ساده کار می کنید ، RAID 0 ، RAID 1 و RAID 5 قابلیت های اختیاری HPE Secure Encryption نیز برای شما ارائه می شود.

ویژگی های مهم HPE H240 HBA

  • رابط ذخیره سازی (SAS/SATA)
  • لینک فیزیکی در سراسر 2 پورت داخلی x4
  • فناوری 12Gb/s SAS, 6Gb/s SATA
  • ترکیب و مطابقت درایوهای SAS و SATA با همان کنترولر
  • پشتیبانی از tape driveهای SAS ، tape autoloaderهای SAS و tape  libraryهای SAS
  • لینک PCI Express Gen3 x8
  • RAID 0, 1, 5, 10
  • حالت RAID ساده یا HBA
  • عملکرد بوت Legacy و UEFI
  • حداکثر 64 درایو منطقی
  • HPE Secure Encryption (لایسنس اختیاری)
  • به روزرسانی های یکپارچه با دیگر کنترلرهای سری HPE Smart Array P
  • کارت افزونه استاندارد PCI Express
  •         ابعاد: 6.6 x 2.7 x 0.6 in (16.8 x 6.86 x 1.6 cm)

مسیر هوشمند HPE SSD

HPE SSD Smart Path یک مسیر داده بهینه را، برای درایوهای ssd با کارایی بالا امکان پذیر می کند. این مسیر بهینه شده اجزای پردازش RAID کنترل کننده را دور می زند و I/O را مستقیماً به

درایوها می رساند.

این ویژگی تنها زمانی قابل دسترسی است که کنترلر برای اجرا در حالت RAID پیکربندی شده باشد.

رمزگذاری امن HPE

HPE Secure Encryption یک راه حل رمزگذاری داده مبتنی بر کنترل کننده است که از داده ها محافظت می کند.

تنظیمات مشتری

HPE Secure Encryption رمزگذاری برای داده ها در حالت استراحت است که آن را به عنوان یک جزء مهم برای رعایت  حقوق مشتری فراهم می کند.

الزامات حفظ حریم خصوصی داده ها در مقررات دولتی مانند HIPAA و Sarbanes-Oxley. HPE Secure است.این رمزگذاری هرگونه داده ای را که حساس تلقی می شود و نیاز به سطوح بیشتری از حفاظت از دارد، ایمن می کند.

استفاده از رمزگذاری داده 256 بیتی XTS-AES.

بسیاری از شرکتها تحت مقررات دولتی نیاز دارند که داده های حریم خصوصی حساس با استفاده از الگوریتم های تأیید شده توسط NIST ایمن گردند.

این ویژگی تنها زمانی قابل دسترسی است که کنترلر برای اجرا در حالت RAID پیکربندی شده باشد.

حالت HBA/RAID

کنترل کننده در هر دو حالت RAID یا HBA عمل می کند ، اما نه هر دو.

حالت HBA را می توان پیکربندی کرد تا در حالت RAID اجرا شود. در حالت HBA ، تمام درایوهای فیزیکی ارائه می شوند ولی سیستم عامل و موتور RAID سخت افزاری غیرفعال است.

هنگامی که حالت HBA فعال است ، حالت RAID غیرفعال می شود. برای فعال کردن حالت RAID ، باید حالت HBA را غیرفعال کنید.

سرورهای که از HPE H240 پشتیبانی می کنند

برای بررسی اینکه آیا امکان استفاده از از H240 Smart HBA را بر روی سرور خود دارید یا نه بهتر به (http://www.hpe.com/info/qs). مراجعه کنید .

ولی در این جا به برخی از آنها اشاره داریم

سری Gen9 lng مدل های

  • HPE ProLiant DL60
  • HPE ProLiant DL80
  • HPE ProLiant DL120
  • HPE ProLiant DL160
  • HPE ProLiant DL180
  • HPE ProLiant DL360
  • HPE ProLiant DL380
  • HPE ProLiant DL560
  • HPE ProLiant DL580
  • HPE ProLiant ML30
  • HPE ProLiant ML110
  • HPE ProLiant ML150
  • HPE ProLiant ML350
  • HPE ProLiant XL230a
  • HPE ProLiant XL230b
  • HPE ProLiant XL250a
  • HPE ProLiant XL270d

سیستم عاملی هایی که هم گام با کنترلر  HPE H240 HBA می باشند شامل

  1. Microsoft Windows Server
  2. Microsoft Windows Hyper-V Server
  3. VMware vSphere ESXi
  4. Red Hat Enterprise Linux (RHEL)
  5. SUSE Linux Enterprise Server (SLES)
  6. Oracle Solaris
  7. Oracle Linux
  8. Canonical Ubuntu
  9. CentOS
  10. Wind River
  11. Citrix XenServer

H240 connectors

H240 connectors

HPE H240 HBA

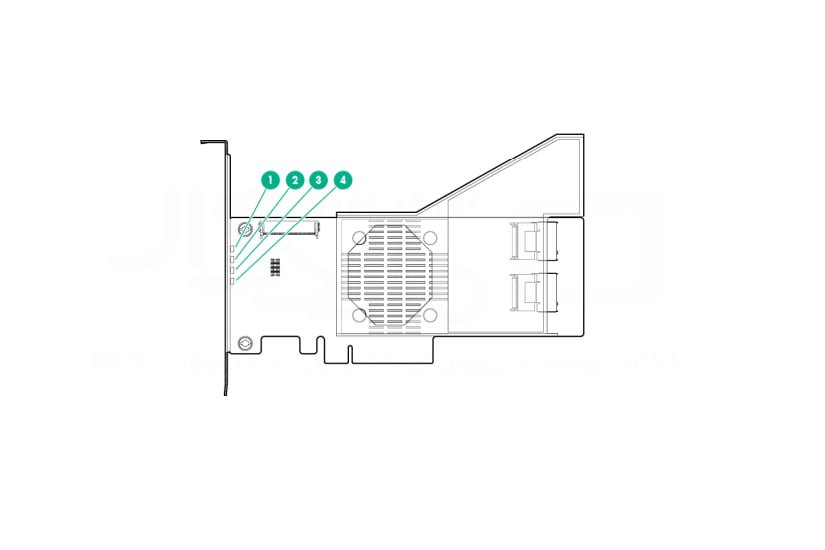

مفهوم هررنگ از LED ها بر روی HPE H240 Smart Host Adapter

       نام      رنگ مورد
هنگامی که controller از سلامت کامل برخوردار است ، این LED با فرکانس 1 هرتز چشمک می زند.

در زمان روشن شدن ، این LED تا 2 ثانیه ثابت است.

  Heartbeat      سبز

 1

در صورت بروز خطا ، این LED روشن است. در زمان روشن شدن دستگاه تا دو ثانیه روشن خواهد بود.    Fault (نقص)   کهربایی

2

روشن = همه ی ATTACHMENT ها رمز گذاری شده اند

خاموش = همه ی ATTACHMENT ها متن ساده هستند

چشمک زن = هر دو موجود هستند

        Crypto            (رمز نگاری )      سبز

3

                       —   Reserved      –

4

نصب HPE H240 Smart Host Adapter بر روی سرور

  1. سیستم عامل سرور را با استفاده از SPP به روز کنید
  2. از تمام دیتای خود بک آپ بگیرید
  3. سیستم عامل را خاموش کنید.
  4. سرور را خاموش کنید
  5. تمام دستگاه های جانبی را از سرور جدا کنید
  6. Adapter را در سرور اچ پی قرار دهید

  1. حافظه داخلی را وصل کنید
  2. ازجایگذاری سایر قطعات مطمئن شوید
